Дюбель‑гвоздь, также именуемый ударным дюбелем, забивным анкеровочным элементом либо быстромонтируемым крепежом, прочно закрепился в арсенале профессиональных строителей и домашних мастеров. Этот комбинированный метиз позволяет за одно движение соединить основу из бетона, кирпича или камня с деревянной рейкой, металлическим профилем либо полимерной деталью. Благодаря простоте установки и высокой несущей способности, дюбель‑гвозди остаются популярным решением при облицовочных, монтажных и отделочных работах.
Конструктивные особенности

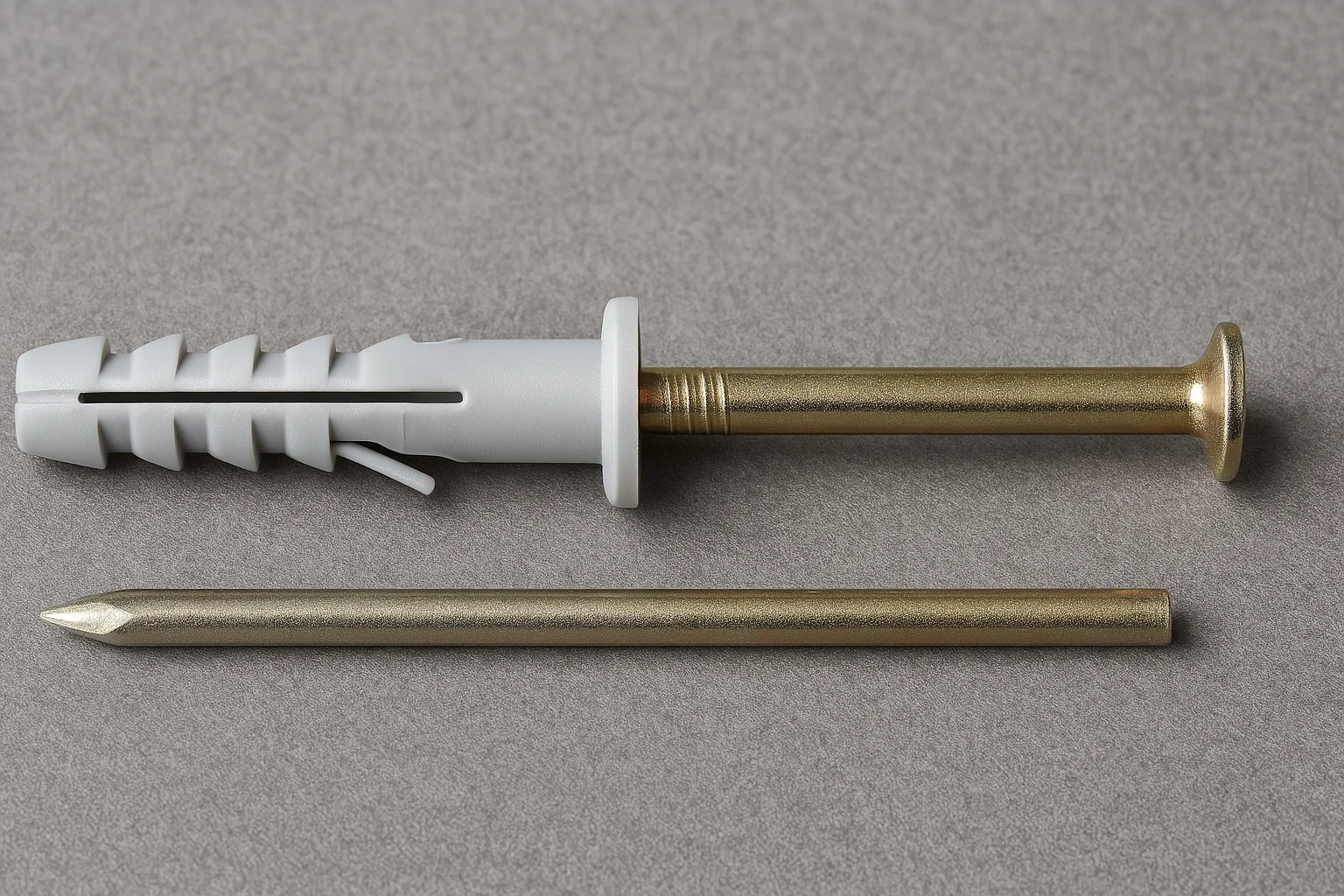

С инженерной точки зрения дюбель‑гвоздь представляет собой два взаимодополняющих компонента:
- Гильза — распорная втулка из ударопрочного нейлона, полипропилена или оцинкованной стали, снабжённая продольными прорезями и конусной юбкой.
- Ударный стержень (гвоздь‑шуруп) — металлический элемент с накатанной резьбой или кольцевыми насечками и расширенной шляпкой (потайной, грибовидной либо шестигранной).
При добивании шляпки молотком стержень раздвигает лепестки втулки, создавая мощное распорное усилие внутри просверленного отверстия. За счёт фрикционного сцепления и геометрической фиксации достигается надёжная анкеровка без дополнительного закручивания.
Разновидности дюбель‑гвоздей
По форме головки стержня
Производители предлагают модели с потайной головкой для скрытого монтажа, грибовидной — для декоративных элементов, а также шестигранной под гаечный ключ, что облегчает демонтаж.
По материалу втулки
Для стандартных условий используют полиамид и нейлон. В агрессивных средах применяются металлические втулки из оцинкованной стали или нержавейки, выдерживающие высокие температуры и динамические нагрузки.
По принципу установки
- Классический забивной — стержень добивается до упора без дополнительного инструмента.
- С резьбовым хвостовиком — допускает выкручивание при необходимости временного крепления.
- Комбинированный — совмещает распорную и химическую фиксацию при помощи инъекционного состава.
По назначению основания
Существуют специальные серии для ячеистого бетона с удлинённой распорной зоной, а также модели с утолщёнными ребрами для полнотелого кирпича.
Технические характеристики и таблица типоразмеров
| Диаметр втулки, мм | Длина, мм | Мин. глубина сверления, мм | Рекомендуемая нагрузка, кН |
|---|---|---|---|
| 6 | 40–120 | 35 | 0,4–0,8 |
| 8 | 60–160 | 45 | 0,6–1,2 |
| 10 | 80–200 | 55 | 0,9–1,8 |
При выборе крепежа важно учитывать несущую способность, класс бетона основания, а также запас по длине: суммарная толщина закрепляемого элемента и глубина анкеровки должна быть меньше общей длины гильзы минимум на 5 мм.
Ключевые сферы применения
Ниже приведены типичные ситуации, в которых дюбель‑гвоздь демонстрирует максимальную эффективность:
- Фиксация металлических направляющих при монтаже вентилируемого фасада.
- Установка деревянной обрешётки под сайдинг или вагонку.
- Крепление оконных и дверных коробок к бетонным откосам.
- Быстромонтаж подвесов для потолочных гипсокартонных систем.
- Прикрепление кабель‑каналов, клипс и сантехнических скоб к стенам.
- Монтаж плинтусов и декоративных наличников без видимых крепёжных элементов.
Практический пример
Допустим, требуется закрепить оцинкованный перфорированный подвес 30×125 мм к перекрытию из бетона класса B25. Для этой задачи подойдёт дюбель‑гвоздь 6×40. Сначала буром Ø6 мм сверлится отверстие глубиной 45 мм, затем отверстие очищается от пыли, втулка вставляется заподлицо, а гвоздь добивается лёгкими ударами молотка. В результате подвес выдерживает усилие на вырыв до 0,5 кН, что с запасом перекрывает массу подвешенного гипсокартонного потолка.
Преимущества использования
- Скорость работы. Отверстие сверлится один раз, после чего крепёж добивается без применения отвёртки или шуруповёрта.
- Экономия расходников. Нет необходимости приобретать отдельные шурупы — стержень входит в комплект.
- Универсальность. Один и тот же типоразмер подходит для дерева, металла и пластика.
- Чистый монтаж. Грибовидная головка закрывает кромку отверстия, предотвращая сколы.
- Возможность демонтажа. Модели с комбинированной головкой позволяют выкрутить стержень при реконструкции.
Советы по правильной установке
Чтобы раскрыть потенциал крепежа на 100 %, придерживайтесь следующих рекомендаций:
- Используйте бур с рабочей частью не более чем на 0,1 мм превышающей номинальный диаметр втулки.
- Соблюдайте минимальное межосевое расстояние между дюбелями — не менее 8 диаметров.
- При работе в зимний период прогрейте втулки до +5 °C, чтобы исключить растрескивание полимера.
- В помещениях с влажностью выше 60 % применяйте стержни из нержавеющей стали A2 или A4.
- Не забивайте стержень наискось — это снижает анкерную нагрузку и может привести к смещению детали.
Заключение
Дюбель‑гвоздь — это надёжный, быстрый и доступный способ крепления, который благодаря разнообразию конструкций и материалов находит применение как в частном ремонте, так и в капитальном строительстве. Выбирайте подходящий типоразмер, соблюдайте рекомендации производителя — и ваша конструкция прослужит долгие годы без дополнительного обслуживания.
