Компенсатор усадки бруса: как работает анкер регулируемый по высоте
Компенсатор усадки бруса — это винтовая регулируемая опора, которая «подстраивает» высоту стойки или опорного элемента по мере того, как деревянная конструкция теряет влажность, уплотняется и дает осадку. В быту его часто называют домкратом для усадки, а в каталоге крепежа — анкер регулируемый по высоте или анкер регулировочный. Смысл один: там, где есть вертикальная опора (стойка террасы, крыльца, навеса, колонна внутри помещения), дерево со временем «садится», а опора должна плавно опуститься вместе с ним, не ломая отделку, не выворачивая узлы и не создавая щелей.
Конструктивно анкер регулировочный состоит из двух стальных площадок (опорной и ответной), резьбовой шпильки/стойки и гайки (или пары гаек), которыми задают рабочую высоту. Площадки прикручиваются к дереву через технологические отверстия, а регулировка выполняется обычным ключом. На практике это один из самых простых и надежных способов «подружить» усадку сруба и жесткие элементы: стойки, перила, примыкания к лестницам, перегородкам и любым конструкциям, которые должны оставаться ровными.
Где компенсатор усадки обязателен, а где можно обойтись без него
Компенсаторы ставят в узлах, где есть вертикальная нагрузка и одновременно ожидается заметная усадка венцов. Чаще всего это стойки террас и веранд, опоры крыльца, стойки навеса, колонны внутри дома, промежуточные стойки под балки, а также любые элементы, которые опираются на фундамент или жесткое основание и «не хотят» самопроизвольно следовать за осадкой стен. Если стойка закреплена жестко и без возможности регулировки, сруб будет стремиться «повиснуть» на ней или наоборот — стойка будет подпирать венцы, что заканчивается трещинами, перекосами проемов и характерными щелями в отделке.
При этом важно понимать: компенсатор усадки не заменяет скользящие узлы там, где нужно продольное перемещение (например, стропильные ноги на скользячках). Он решает задачу строго по высоте: сохраняет вертикальную геометрию и дает возможность аккуратно «опускать» опору по мере усадки.
Расчет: сколько хода регулировки нужно и как выбрать высоту анкера
Ключевая ошибка при выборе — покупать анкер регулируемый по высоте «на глаз», не понимая, какой запас по ходу регулировки потребуется. Правильная логика простая: сначала оценивают возможную осадку участка стены/узла, затем добавляют запас, и уже под это подбирают конструктивную высоту компенсатора и удобство доступа к гайке для обслуживания.
Оценка усадки всегда зависит от породы, исходной влажности, сезона сборки и технологии. Чтобы не уйти в спорные проценты, на практике действуют так: берут высоту «работающей» части стены (например, от нижнего венца до мауэрлата или до верхней обвязки в зоне стойки), закладывают прогнозируемую величину осадки в миллиметрах по проекту/паспорту материала или по опыту поставщика пиломатериала, после чего добавляют 20–30% запаса на погрешности и неравномерность усушки. Если опыта нет, лучше заложить больший запас по ходу регулировки и взять анкер с более длинной резьбовой частью, чем потом упереться в конец резьбы через один сезон.
Практический пример расчета: если ожидаемая осадка в узле составляет около 70–90 мм, то рабочий ход регулировки стоит закладывать порядка 100–120 мм. Это позволит не «крутить на пределе» и спокойно выравнивать стойки, не допуская зависания венцов или обратного подпора.
Нагрузка: как выбрать диаметр шпильки и площадь площадок
Второй параметр выбора — несущая способность. Компенсатор усадки бруса работает как винтовая опора, и его допустимая нагрузка зависит от диаметра резьбы, качества металла, толщины площадок и того, насколько правильно организована работа по оси. Важно, чтобы нагрузка была максимально вертикальной, без бокового «сдвига» и без постоянного изгиба шпильки. Чем выше столб, чем тяжелее кровля/перекрытия и чем больше эксцентриситет, тем разумнее переходить на больший диаметр и большую площадку.
Площадка (например, 100×100, 120×120, 150×150) подбирается под сечение стойки и под условия крепления: чем больше площадь контакта, тем ниже удельное давление на древесину и тем устойчивее узел к смятию волокон. Если опора из бруса крупного сечения, экономить на площади площадок невыгодно: узел становится «мягким», а регулировка — нестабильной.
Таблица “высота / ход / нагрузка” для выбора анкера-компенсатора
В таблице ниже “высота” — типовая конструктивная высота резьбовой части (H), “ход” — ориентировочный рабочий запас регулировки (сколько реально удобно «снять/добавить» по высоте), “нагрузка” — ориентир для вертикальной осевой нагрузки. Точные значения зависят от конкретного исполнения, поэтому при проектировании ответственных узлов ориентируются на паспорт изделия и закладывают запас.
| Высота H, мм | Ориентировочный ход регулировки, мм | Диаметр резьбы | Ориентировочная допустимая нагрузка (по оси), т | Где обычно применяют |
|---|---|---|---|---|
| 150 | 90–110 | M20 | до 2 | легкие стойки террас/навесов, небольшие пролеты |
| 150 | 90–110 | M24 | ≈ 3,9 | стойки террас, крыльцо, навесы со средней нагрузкой |
| 200 | 130–160 | M20 | до 2 | узлы с повышенной усадкой при умеренной нагрузке |
| 200 | 130–160 | M24 | ≈ 3,9 | частные дома, стойки под балки/прогоны |
| 200 | 130–160 | M30 | до 12,5 | тяжелые узлы, массивные колонны, высокий запас прочности |
| 250 | 170–210 | M24 | ≈ 3,9 | когда нужен большой запас по усадке при стандартной нагрузке |
| 250 | 170–210 | M30 | до 12,5 | высокие стойки, тяжелая кровля, сложные примыкания |
Если сомневаетесь между двумя вариантами, в реальной стройке чаще выигрывает решение “чуть больше по ходу и чуть больше по диаметру”, потому что неравномерная усадка и сезонные подвижки почти всегда вносят поправки. Но увеличивать диаметр без необходимости тоже не стоит: важнее обеспечить правильную осевую работу, качественное крепление площадок и удобный доступ для регулировки.
Схемы узлов: как ставят компенсатор усадки на стойку и на опорную балку

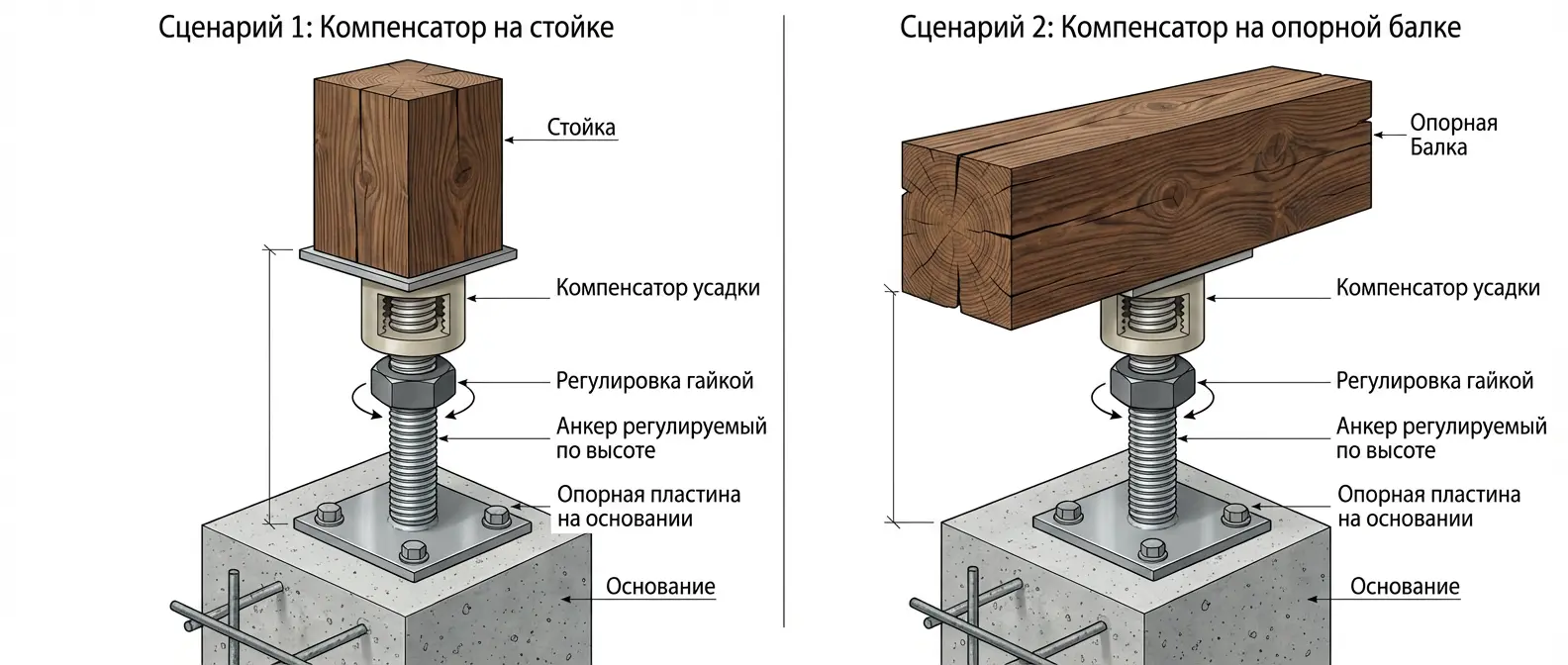

Схема 1. Базовый узел: анкер регулируемый по высоте под стойкой, регулировка гайкой, опорная пластина на основании.
В базовом узле нижняя площадка крепится к жесткому основанию или к нижней обвязке/лаге, а верхняя площадка — к торцу стойки. Регулировка производится так, чтобы стойка постепенно “опускалась” вместе с усадкой стен, не теряя вертикали и не создавая зазоров в примыканиях.

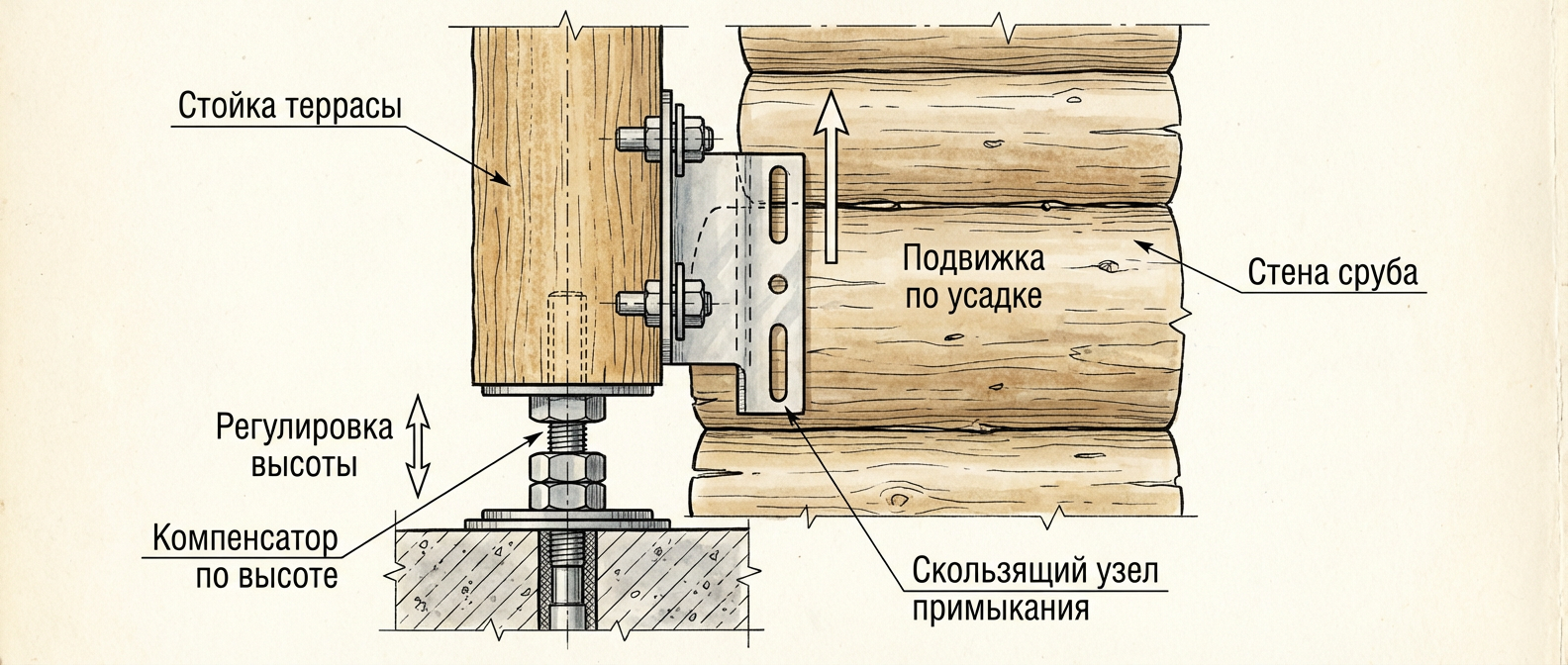

Схема 2. Стойка террасы у стены сруба: компенсатор по высоте + узел примыкания, допускающий подвижку по усадке.
Когда стойка стоит рядом со стеной сруба, важно, чтобы кроме компенсатора по высоте узел примыкания не блокировал вертикальную подвижку. Иначе регулировка “упрется” в жесткую связь, и проблема усадки проявится в другом месте — например, в перекосе ограждений или в трещинах отделки.

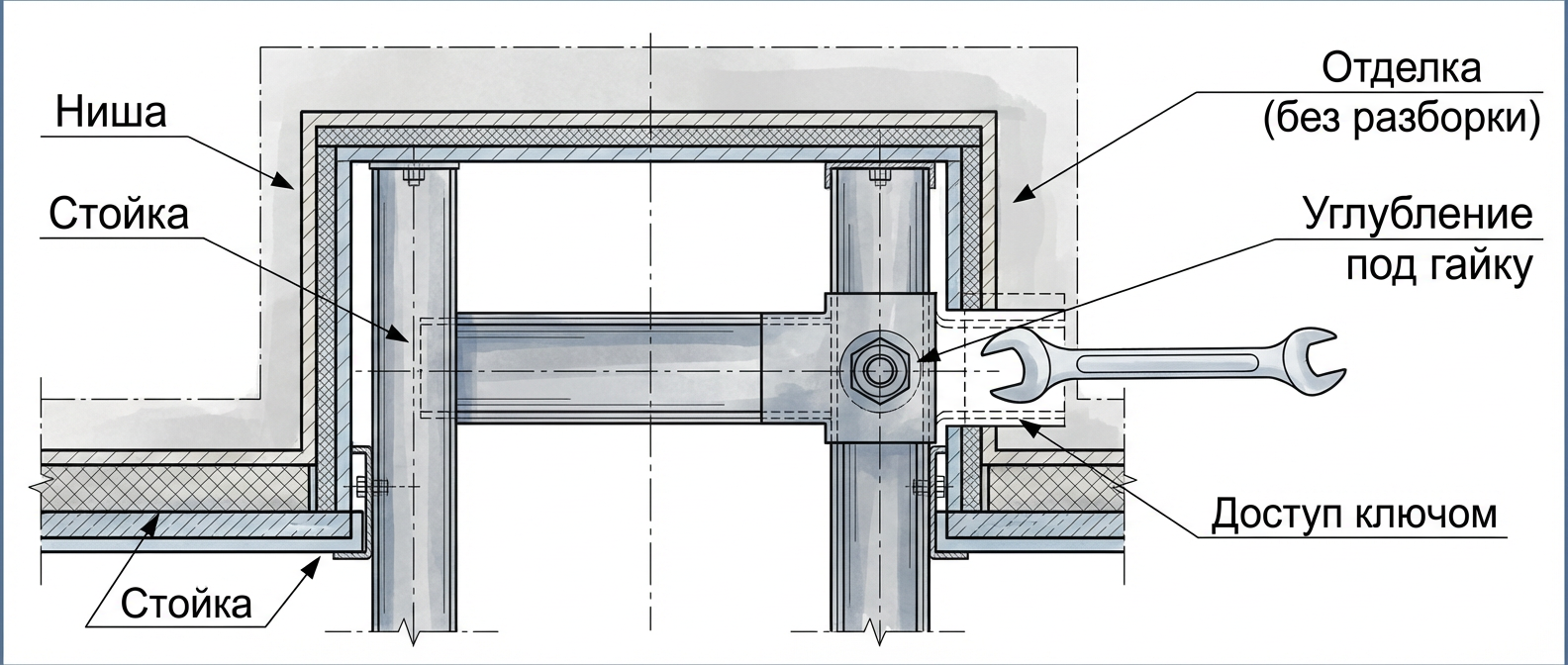

Схема 3. Установка с удобным обслуживанием: ниша/углубление под гайку и доступ для ключа без разборки отделки.
Типовая “боль” на объектах — гайку после отделки не подлезть ключом. Поэтому заранее планируют доступ: либо оставляют технологическое окно, либо делают аккуратную нишу, либо размещают компенсатор так, чтобы регулировка выполнялась снизу. Чем проще обслуживание, тем выше шанс, что регулировку реально будут делать по графику, а не “когда уже перекосило”.
Схема 4. Типичные ошибки: перекос шпильки, боковая нагрузка, недостаточное крепление площадок, отсутствие запаса по ходу.
Компенсатор усадки бруса рассчитан на осевую работу. Как только шпилька начинает работать “на изгиб”, резко растет риск заедания резьбы, смятия древесины под площадкой и ускоренного износа узла. Поэтому в схеме ошибок сразу видно три причины проблем: невыставленная вертикаль, попытка компенсатором удержать геометрию при боковых усилиях и экономия на крепеже.
Монтаж: установка анкера регулировочного без скрытых проблем
Правильная установка начинается с разметки и подготовки торца стойки. Торец должен быть ровным, без рыхлой древесины и без перекоса. Если стойка из сырого материала, ее торец часто “ведет”, поэтому перед монтажом имеет смысл еще раз проверить плоскость и вертикаль. Далее отмечают центр, выполняют глухое отверстие под шпильку (если конструкция предполагает заход шпильки в тело стойки) или под посадку узла так, чтобы металл не “раскалывал” торец. Важный момент — не делать отверстие чрезмерного диаметра: люфт превращает стойку в “маятник”, и потом никакая гайка не спасает от гуляющей геометрии.
Площадки крепят к дереву крепежом, который рассчитан на такие узлы: обычно это мощные шурупы/глухари соответствующей длины, с предварительным засверливанием, чтобы не расколоть торец и не сорвать резьбу в древесине. Крепление “как попало, чем нашлось” — причина, почему площадка начинает смещаться, а регулировка перестает быть прогнозируемой. Площадка должна прилегать плотно, без подкладок из мягких материалов, которые со временем сомнутся и “съедят” весь расчетный ход.
После фиксации узла выставляют стойку по уровню, задают стартовую высоту и проверяют, что при вращении гайки перемещение идет плавно. На этом этапе полезно сразу подумать о будущем обслуживании: если снизу подлезть ключом невозможно, лучше изменить ориентацию узла или предусмотреть технологический доступ до того, как появится подшивка, облицовка и декоративные экраны.
Регулировка: сколько крутить гайку и как перевести миллиметры в обороты
Чтобы регулировка не превращалась в гадание, удобно считать перемещение по шагу резьбы. Для стандартной метрической резьбы каждый полный оборот гайки дает смещение примерно на величину шага. Поэтому, зная, на сколько миллиметров нужно “опустить” стойку, можно сразу понимать порядок действий и контролировать равномерность регулировки по всем стойкам.
| Резьба | Типовой шаг, мм | Смещение за 1 оборот, мм | Пример: смещение 20 мм, оборотов |
|---|---|---|---|
| M20 | 2,5 | ≈ 2,5 | ≈ 8 |
| M24 | 3,0 | ≈ 3,0 | ≈ 6–7 |
| M30 | 3,5 | ≈ 3,5 | ≈ 6 |
| M36 | 4,0 | ≈ 4,0 | ≈ 5 |
По графику регулировки в частном домостроении обычно ориентируются на первые сезоны, когда усадка наиболее заметна. Важно не “докручивать до упора”, а поддерживать узел в рабочем диапазоне, чтобы сохранялся запас по ходу и не возникало ситуации, когда нужно срочно опустить стойку, а резьба уже вышла на край. Регулировку выполняют плавно, синхронно на связанных стойках, проверяя уровнем горизонт и вертикаль, а также состояние примыканий (ограждения, перила, настил, двери/порталы, если они рядом).
Типичные ошибки при установке компенсатора усадки бруса
Самая частая ошибка — недостаточный запас по ходу. Узел работает несколько сезонов, усадка оказывается больше ожидаемой, гайка выходит в крайнее положение, и дальше стойка перестает “отпускать” конструкцию. Следом появляются щели, начинают закусываться проемы, “поднимает” настил террасы или перекручивает ограждения. Лечится это только заменой на более высокий анкер или переделкой узла, что всегда дороже, чем изначально взять компенсатор с запасом.
Вторая ошибка — боковая нагрузка и перекос. Когда стойка стоит не по оси, когда площадка прикручена криво, когда опора пытается удержать конструкцию от сдвига, шпилька начинает работать на изгиб. Резьба заедает, регулировка идет рывками, дерево под площадкой мнется, и через некоторое время узел теряет геометрию. Компенсатор — не распорка и не средство “выправить кривой каркас”; его задача — компенсировать усадку по высоте при корректной геометрии всего узла.
Третья ошибка — слабый крепеж площадок и отсутствие предварительного засверливания. В торце древесины легко получить трещину, особенно если закручивать крупный крепеж без подготовки. Трещина “раскрывает” волокна, крепеж теряет удерживающую способность, площадка начинает смещаться, а регулировка становится бессмысленной. Если же крепеж короткий или подобран не под нагрузку, со временем он просто “разболтается” в древесине.
Еще одна проблема — отсутствие доступа для обслуживания. Компенсатор усадки — обслуживаемый узел, и если гайка окажется зашитой отделкой, регулировать его перестанут. В итоге даже хороший анкер регулируемый по высоте превращается в бесполезный кусок металла. Правильное решение — продумать доступ заранее и сразу заложить в конструкцию место под ключ.
